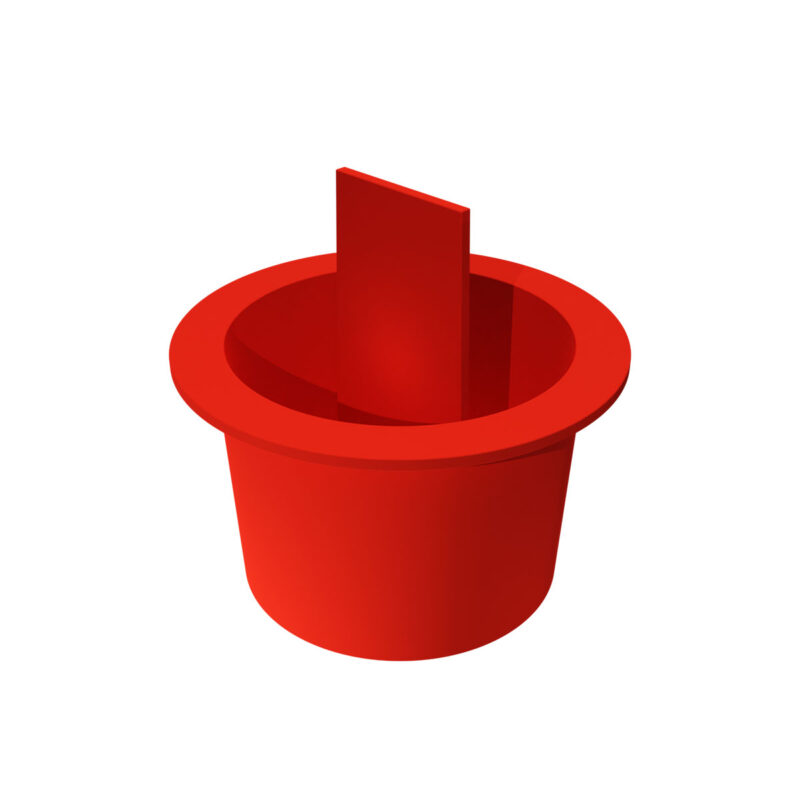

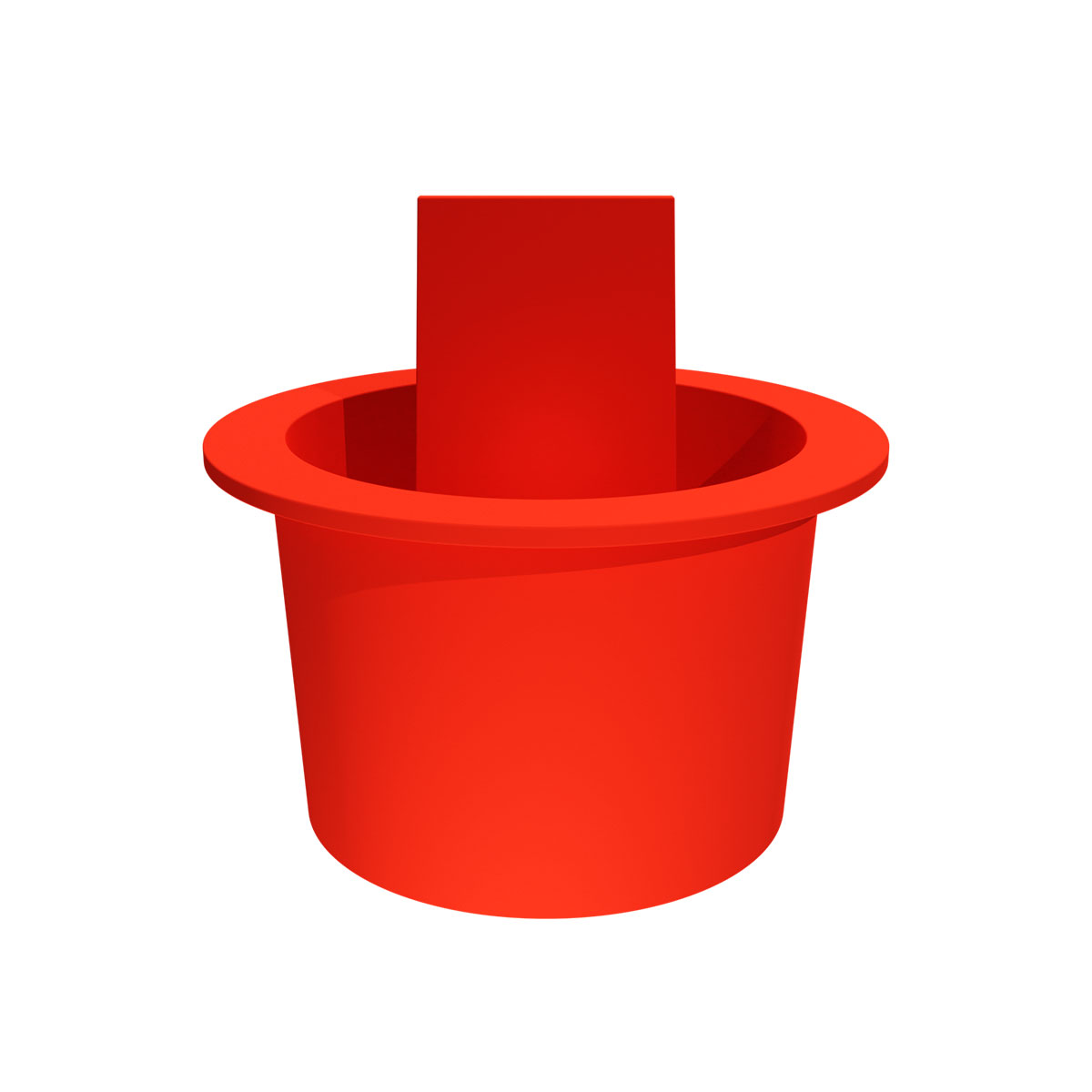

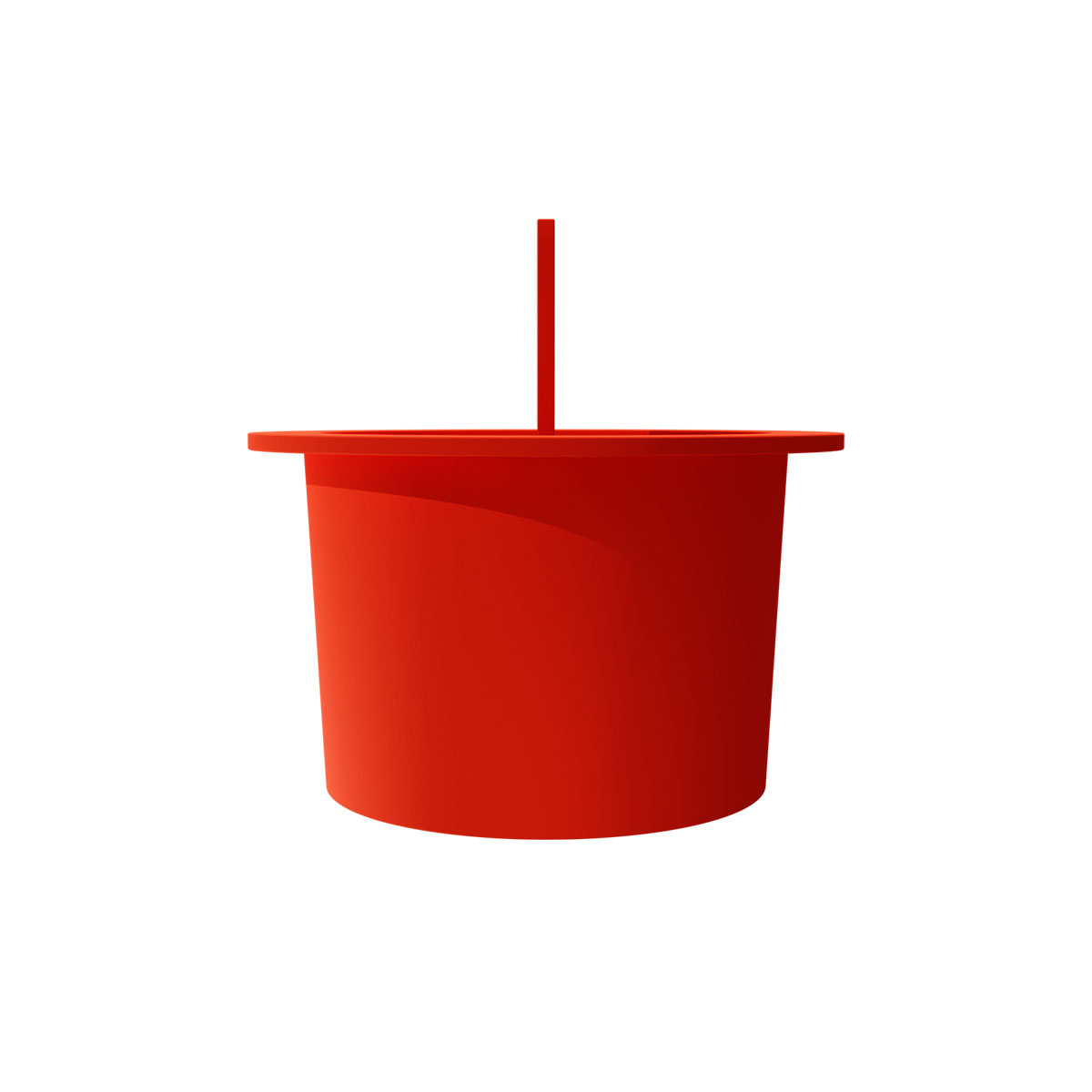

Sottotappo conico con linguetta
Codice serie: STCL
Materiale:
Polietilene (PE-LD)
Colore: Rosso
A richiesta possiamo modificare il colore standard

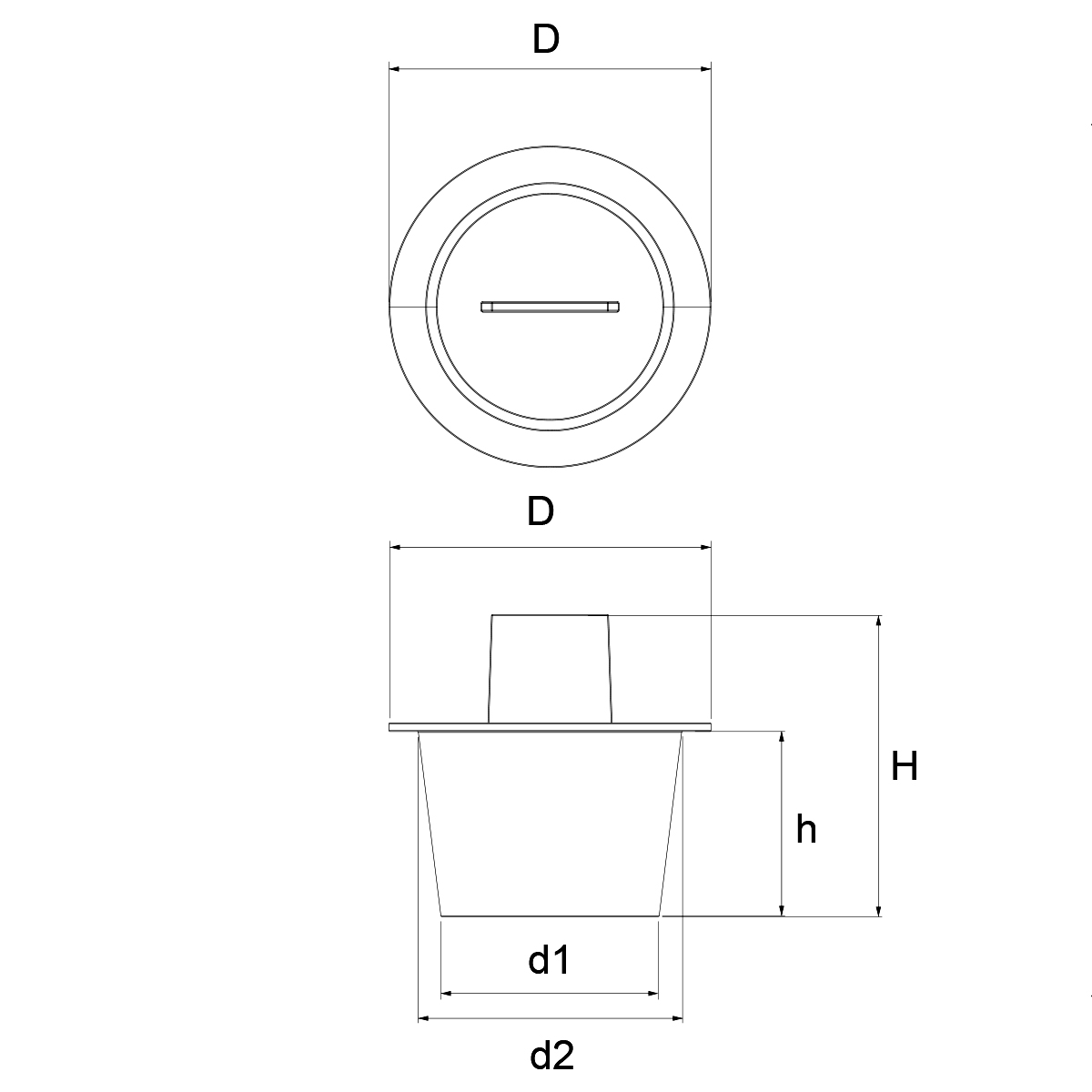

| Serie | Codice | Evidenzia | d1 | d2 | h | H | D | Riferimenti di utilizzo | Metrico | Riferimenti di utilizzo | UNF | Riferimenti di utilizzo | GAS/BSP |
|---|---|---|---|---|---|---|---|---|---|---|
| STCL | STCL6.2 | 0 | 6,2 | 7,7 | 9,5 | 20,5 | 11,1 | M8 | 5/16" | - |
| STCL | STCL6.8 | 0 | 6,8 | 8,5 | 10,3 | 15,9 | 11,9 | - | - | - |
| STCL | STCL8.4 | 0 | 8,4 | 10 | 9,5 | 20,5 | 13,5 | M10 | 7/16" | 1/8" |
| STCL | STCL9.2 | 0 | 9,2 | 10,9 | 9,5 | 19,1 | 15,1 | - | - | - |
| STCL | STCL9.5 | 0 | 9,5 | 10,8 | 9,5 | 20,5 | 14 | - | 3/8" | - |
| STCL | STCL10.2 | 0 | 10,2 | 11,8 | 9,5 | 19,1 | 15,9 | - | - | - |
| STCL | STCL10.9 | 0 | 10,9 | 12,3 | 9,3 | 20,3 | 15,9 | M12 | 1/2" | 1/4" |
| STCL | STCL11.4 | 0 | 11,4 | 13 | 10,3 | 14,3 | 16,7 | - | - | - |
| STCL | STCL11.7 | 0 | 11,7 | 13,7 | 11 | 22 | 17,2 | M14 | 9/16" | - |
| STCL | STCL12.7 | 0 | 12,7 | 14,4 | 11,9 | 20,6 | 18,3 | - | - | - |
| STCL | STCL14.2 | 0 | 14,2 | 16 | 11,9 | 22,9 | 19 | M16 | 5/8" | 3/8" |
| STCL | STCL14.7 | 0 | 14,7 | 17 | 13,5 | 19,1 | 20,6 | - | - | - |
| STCL | STCL15.5 | 0 | 15,5 | 17,7 | 13,5 | 19,8 | 21,3 | - | - | - |
| STCL | STCL16.4 | 0 | 16,4 | 18,3 | 12,3 | 23,5 | 22,2 | M20 | 3/4" | - |
| STCL | STCL17.8 | 0 | 17,8 | 20 | 13,7 | 24,5 | 23,8 | - | 13/16" | 1/2" |
| STCL | STCL18.5 | 0 | 18,5 | 21 | 15 | 21,3 | 25,4 | - | - | - |
| STCL | STCL21.3 | 0 | 21,3 | 23,2 | 15,9 | 26,9 | 27 | M24 | 7/8" | 5/8" |
| STCL | STCL22.1 | 0 | 22,1 | 24,7 | 19,1 | 25,4 | 28,5 | - | - | - |
| STCL | STCL22.5 | 0 | 22,5 | 25,5 | 17,8 | 29 | 28,9 | - | 1" | - |
| STCL | STCL24.6 | 0 | 24,6 | 27,7 | 19,8 | 26,2 | 31,8 | - | - | - |
| STCL | STCL24.7 | 0 | 24,7 | 27,7 | 19 | 30 | 32 | M28,M30 | 1.1/8" | - |
| STCL | STCL26.1 | 0 | 26,1 | 29,1 | 19,1 | 25,4 | 34 | - | - | - |
| STCL | STCL27.8 | 0 | 27,8 | 31 | 19,8 | 25,4 | 35,8 | - | - | - |
| STCL | STCL29.2 | 0 | 29,2 | 32,7 | 19,1 | 25,4 | 39,4 | - | - | - |
| STCL | STCL32.8 | 0 | 32,8 | 33,2 | 19,8 | 25,4 | 38,1 | - | - | - |
| STCL | STCL33.3 | 0 | 33,3 | 37,2 | 19,1 | 25,4 | 41,2 | - | - | - |
| STCL | STCL34.1 | 0 | 34,1 | 38,8 | 22,4 | 25,4 | 44,5 | - | - | - |
| STCL | STCL36.9 | 0 | 36,9 | 40,7 | 19,1 | 25,4 | 44,5 | - | - | - |
| STCL | STCL41 | 0 | 41 | 44,1 | 18,3 | 28,6 | 48,4 | - | - | - |
| STCL | STCL45.9 | 0 | 45,9 | 49,2 | 25,4 | 31,8 | 54,9 | - | - | - |
| STCL | STCL46.2 | 0 | 46,2 | 46,6 | 12,7 | 19,1 | 51,6 | - | - | - |
| STCL | STCL48.2 | 0 | 48,2 | 52,7 | 25,4 | 26,4 | 57,1 | M52 | - | - |
| STCL | STCL55 | 0 | 55 | 61 | 25 | 26 | 65 | M58,M60 | - | 2" |
| STCL | STCL59.3 | 0 | 59,3 | 67,3 | 30,7 | 31,5 | 70,6 | M62 | - | - |
| STCL | STCL67.4 | 0 | 67,4 | 70,2 | 25 | 26 | 74,6 | - | - | - |
